ИЗДЕЛИЕ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
РЕГИСТРАЦИОННОЕ УДОСТОВЕРЕНИЕ МЗ РБ № 7.104267/2107 от 22.07.2021
Описание

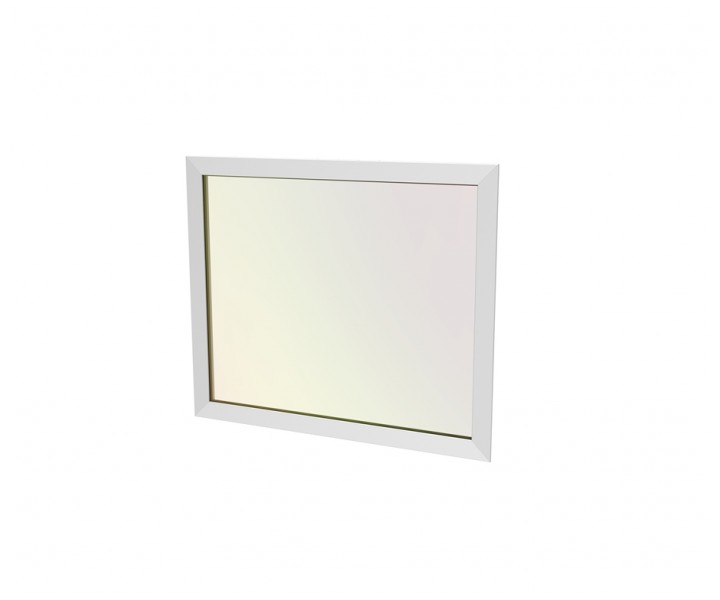

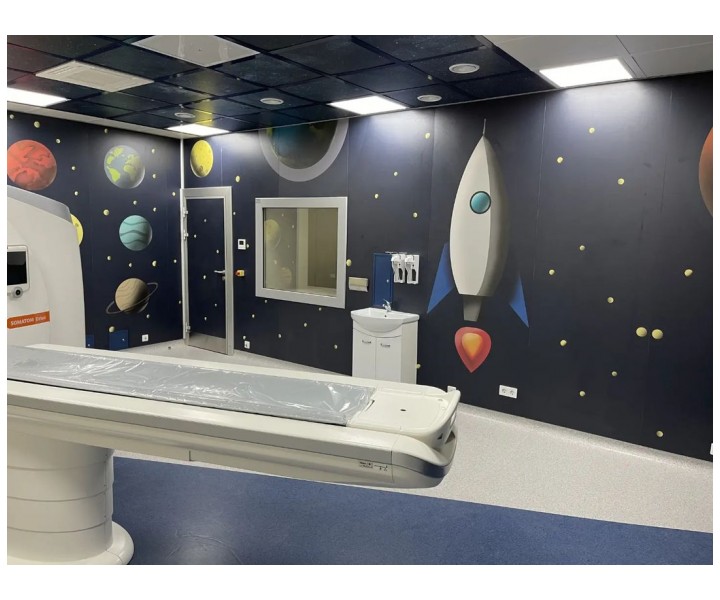

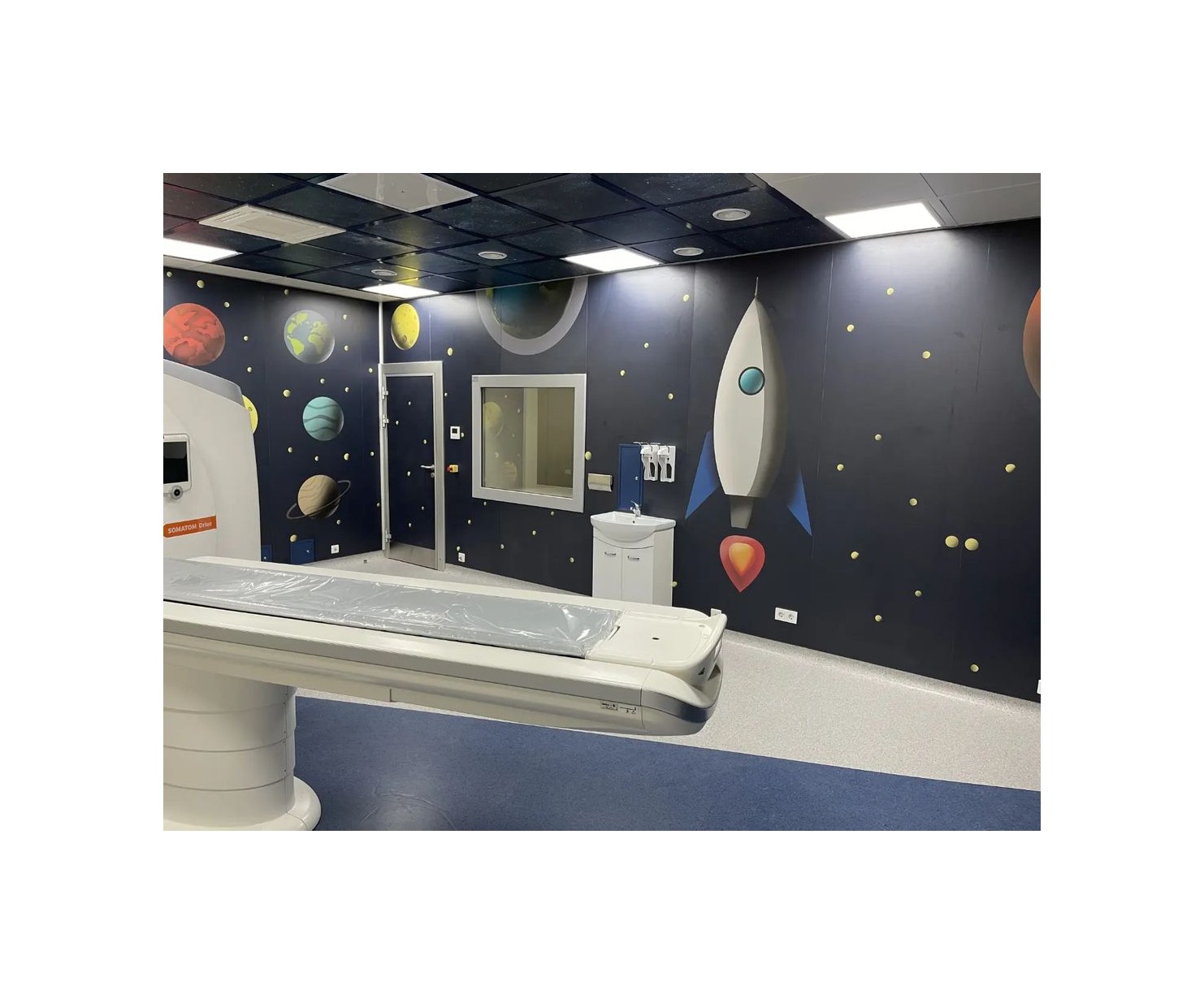

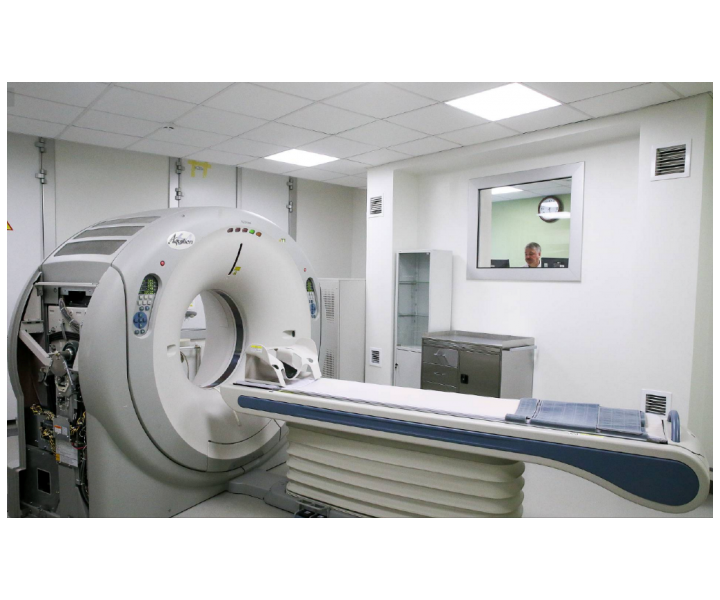

Экран (окно) защитный серии TISSA-M-RP предназначен для установки в кабинетах ангиографии, компьютерной типографии, рентгеноперационных, ренгендиагностики и прочих специализированных помещениях с требованиями к защите персонала от рассеянного рентгеновского излучения.
Экран защитный обеспечивает визуальный контроль оператора за работой рентгендиагностического оборудования во время проведения диагностических процедур.
Область применения изделия - Защита персонала от действия радиационного излучения, путем снижения мощности дозы излучения до допустимой величины в медицинских, научных и иных учреждениях и организациях.
Основные параметры
| Рама экрана |
алюминиевый анодированный профиль; алюминиевый профиль с полимерным покрытием |
| Смотровой проем | стекло рентгенозащитное |
| Защита рамы экрана | свинец листовой |
| Свинцовый эквивалент Pb, мм | 2,5 |
По техническому заданию заказчика экран защитный может комплектоваться ответной коробкой, выполненной из оцинкованной, стали с полимерным покрытием.
| Обозначение |
Габаритный размер, H x L, мм |
Размер проема, Ho x Lo, мм |
Монтажный размер, h x l, мм |
Размер смотрового проема, hсв x lсв, мм |
Размер стекла, мм |
Масса, кг |
| ЭЗ-TMRP-В-Кс-49-49-10-2,5 | 580 x 580 | 490 x 490 | 480 x 480 | 360 x 360 | 400 x 400 | 20 |
| ЭЗ-TMRP-В-Кс-59-59-10-2,5 | 680 x 580 | 590 x 590 | 580 x 580 | 460 x 460 | 500 x 500 | 27 |
| ЭЗ-TMRP-В-Кс-69-89-10-2,5 | 780 x 980 | 690 x 890 | 680 x 880 | 560 x 760 | 600 x 800 | 44 |
| ЭЗ-TMRP-В-Кс-89-109-10-2,5 | 980 x 1180 | 890 x 1090 | 880 x 1080 | 760 x 960 | 800 x 1000 | 62 |
| ЭЗ-TMRP-В-Кс-89-129-10-2,5 | 980 x 1380 | 890 x 1290 | 880 x 1280 | 760 x 1160 | 800 x 1200 | 73 |
| ЭЗ-TMRP-В-Кс-109-129-10-2,5 | 1180 x 1380 | 1090 x 1290 | 1080 x 1280 | 960 x 1160 | 1000 x 1200 | 87 |
| ЭЗ-TMRP-В-Кс-129-209-10-2,5 | 1380 x 2180 | 1290 x 2090 | 1280 x 2080 | 1160 x 1960 | 1200 x 2000 | 180 |
